Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Aplikasi: | FTTH FTTB FTTx Jaringan | Kembali kerugian: | SM > 60dB MM > 30dB |
|---|---|---|---|
| Panjang kabel: | 1M atau disesuaikan | Kehilangan sisipan: | ≤0.7dB |

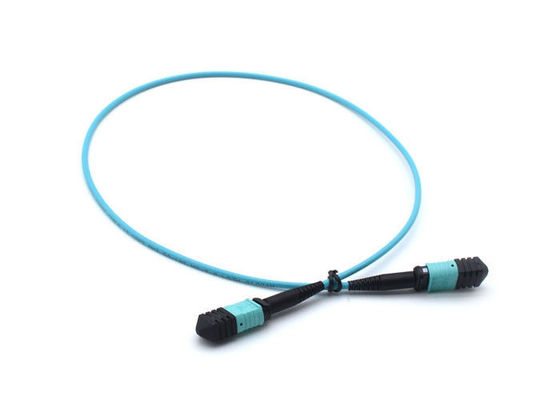

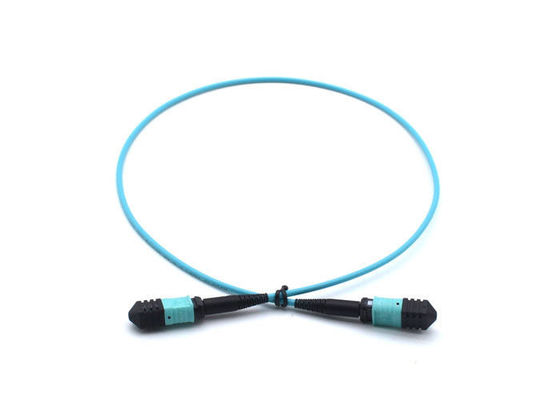

| Nama: | serat optik MPO patchcord | Suhu operasi: | -40 ~ 75 ℃ |
| Cahaya Tinggi: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. Fitur:
Sesuai dengan IEC61754-7 & GR-1435-CORE.
Desain modular, struktur pengunci-plug, mudah untuk diuji, Instal, lepaskan, dan sesuaikan.
Biasanya, konektor MTP / MPO tunggal biasanya dapat menampung 12 serat atau lebih,
Tinggi kabel 1U ruang dapat menampung hingga 96 LC antarmuka optik, Bagian.
Menghemat kabinet dan ruang rak, manajemen kabel mudah
Jenis serat, kabel tersedia, untuk memenuhi kebutuhan pelanggan yang berbeda.
Bisa pilihan pria, wanita. Mencapai posisi yang tepat dengan adaptor yang terhubung via
Fungsi posisi pin-pin, stabilitas tinggi.
Ferrule multi-inti, ukuran kecil, kecepatan tinggi dan kapasitas tinggi untuk memenuhi kebutuhan optik
sistem komunikasi serat dan kabel interkoneksi kepadatan tinggi dengan efisiensi tinggi.
Untuk infrastruktur jaringan di masa depan, sangat skalabel, mendukung Ethernet dan Fibre Channel
persyaratan 10 / 100-1Gbps.
2. MPO / MTP t ype:
| laki-laki (dengan Pin), perempuan (tanpa Pin) | |
| Jenis Ferrule | Standar SM, SM kerugian rendah; MM standar, MM kehilangan rendah |
| Inti serat | 4core, 8core, 12core, 24core |
| Warna perumahan | Hijau (SM), Beige (MM), Kuning (SM Low loss), Biru (OM3 50/125) |
| Cara pemolesan | PC, APC |
| Jenis kabel | Kabel pita, Serat pita, kabel Mini 3.0mm (250um12F, 24F), kabel 0.9mm |
3. Permintaan MPO / MTP
Sebuah. Permintaan akhir:
| 400 X | Deskripsi cacat | Izinkan kuantitas | |
| Serat (9um, 50um, 62.5um) | Goresan putih | ≤3um | Tanpa batas |
| Titik | ≤2um | 5 PCS | |
| Cacat | / | Tidak diizinkan | |
| Cladding (62.5-125um) | Goresan putih | ≤3um | Tanpa batas |
| ≤5um | 1 buah | ||
| Goresan hitam | ≤3um | 2 PCS | |
| Bintik hitam | ≤2um | Tanpa batas | |
| ≤5um | 3 BUAH | ||
| Cacat | ≤2um | Sekitar tidak terbatas | |
| ≤15um | Total panjang kurang dari panjang sisi 1/4 | ||
| Cincin plastik | / | Tanpa batas | |
b. Kinerja:
| MPO / MTP | Ferrule standar SM | Ferrule kerugian rendah SM | Ferrule standar MM | MM kehilangan ferrule rendah | |
| Kehilangan IL | Khas | 0,35dB | 0,20dB | 0,35dB | 0,20dB |
| Maks | 0,75dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Pengulangan | ≤0.30dB (Pasang lebih dari 500 kali) | 0.30dB (Colok lebih dari 1000 kali) | |||
| Dapat dipertukarkan | ≤0.30dB (Dengan konektor yang cocok) | ||||
| Kekuatan tekanan | ≤0.30dB (Ketegangan maksimum 66N) | ||||
| Syok | ≤0,30dB (10 ~ 55Hz) | ||||
| Kisaran suhu | -40 ° C ~ + 75 ° C | ||||
c. Indikator gangguan:
| Konektor MPO / MTP | Tes 3D Dimensi |
| Jari-jari kelengkungan | X ≥2000mm, Y ≥50mm |
| Tinggi Serat | 1000 ~ 4000 nm |
| Angle Endface | X ± 0,3 °, Y ± 0,3 ° |
| Core Dip | ± 300nm |
d. Toleransi panjang:
| Panjang (m) | Toleransi |
| ≤10 | + 10 CM |
| 10 <L≤30 | + 15cm |
| > 30 | + 10% |
4. Aplikasi:
Telekomunikasi
Jaringan komputer
Jaringan CATV
Pemutusan perangkat aktif
